Wie funktioniert ein Fehlerstromschutzschalter?

Jedes Jahr verhindert ein kleines Bauteil in deutschen Haushalten Tausende von Stromunfällen – still, zuverlässig, ohne dass jemand es bemerkt. Bis es gebraucht wird. Dann schaltet es in weniger als einer Zehntelsekunde ab und rettet im besten Fall ein Leben. Die Rede ist vom Fehlerstromschutzschalter.

Eine Sekunde, die alles verändert

Stellen Sie sich folgende Situation vor: Ein Kind in einer Wohnung in Pankow greift versehentlich in eine defekte Steckdose. Ohne Schutz fließt der Strom durch den Körper – mit möglicherweise tödlichen Folgen. Mit einem funktionierenden Fehlerstromschutzschalter hingegen schaltet die gesamte Anlage innerhalb von 0,2 Sekunden ab – bevor der Strom ernsthaften Schaden anrichten kann.

Das ist keine Theorie. Das ist Physik. Und genau deshalb ist der FI-Schalter heute in jedem modernen Haushalt Pflicht.

Was ist ein Fehlerstromschutzschalter überhaupt?

Der Fehlerstromschutzschalter – kurz FI-Schalter oder RCD (Residual Current Device) – ist ein Schutzschalter, der den Stromkreis überwacht und bei einer Abweichung sofort unterbricht. Er sitzt im Sicherungskasten, meist gut sichtbar als breiterer Schalter mit einer kleinen Testtaste.

Im Unterschied zu einer normalen Sicherung, die vor Überlast und Kurzschluss schützt, erkennt der FI-Schalter sogenannte Fehlerströme – also Ströme, die ungewollt ihren Weg über Menschen, Tiere oder feuchte Materialien nehmen, statt durch die vorgesehene Leitung zurückzufließen.

Fehlerstromschutzschalter Funktion – Das steckt dahinter

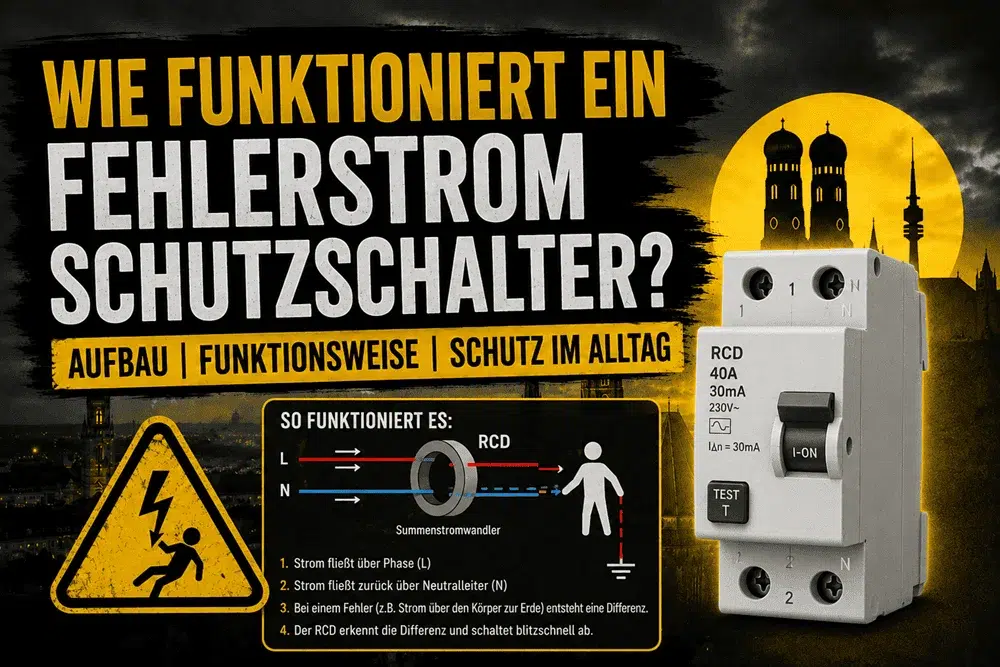

Das Messprinzip ist so elegant wie genial:

In einer intakten Leitung gilt eine eiserne Regel: Der Strom, der über den Außenleiter hinausfließt, muss über den Neutralleiter exakt wieder zurückkommen. Die Summe beider Ströme ist null. Der FI-Schalter misst genau das – ununterbrochen, mehrmals pro Sekunde.

Sobald diese Summe nicht mehr null ergibt – weil ein Teil des Stroms einen anderen Weg nimmt, zum Beispiel durch einen menschlichen Körper – erkennt der Schalter die Abweichung und trennt den Stromkreis innerhalb von Millisekunden. Dieser Auslösemechanismus ist die Fehlerstromschutzschalter Funktion in ihrer reinsten Form.

Der Auslösestrom liegt bei den gängigsten Modellen bei 30 Milliampere – das klingt wenig, und das ist es auch. Denn ab etwa 50 mA wird ein Stromstoß für den menschlichen Körper lebensgefährlich. Der FI-Schalter greift also weit unterhalb dieser Schwelle ein.

Fehlerstromschutzschalter Typen – Nicht alle sind gleich

Wer einen neuen FI-Schalter kaufen oder einbauen lassen möchte, stößt schnell auf verschiedene Bezeichnungen. Und die Unterschiede sind technisch wichtig:

Fehlerstromschutzschalter Typ A

Der Fehlerstromschutzschalter Typ A ist der am häufigsten eingesetzte Typ in modernen Haushalten. Er erkennt sowohl Wechselfehlerströme als auch pulsierende Gleichfehlerströme – wie sie zum Beispiel bei Waschmaschinen, Geschirrspülern oder Elektroherden entstehen. In Berliner Neubauten in Reinickendorf oder Marzahn ist Typ A heute Standard.

Fehlerstromschutzschalter Typ B

Der Fehlerstromschutzschalter Typ B geht einen Schritt weiter. Er erkennt zusätzlich glatte Gleichfehlerströme – relevant überall dort, wo Frequenzumrichter, Ladestationen für Elektroautos (Wallboxen) oder Photovoltaikanlagen im Einsatz sind. Wer in Charlottenburg oder Steglitz eine Wallbox installiert, braucht zwingend einen Typ B oder mindestens einen Typ A mit zusätzlichem DC-Fehlerstromüberwachungsmodul.

Fehlerstromschutzschalter Typ F

Typ F ist eine Weiterentwicklung von Typ A und erkennt zusätzlich hochfrequente Fehlerströme – relevant bei modernen Frequenzumrichtern und bestimmten Haushaltsgeräten.

Übersicht der Typen

Typ	Erkennt	Typischer Einsatz
Typ A	Wechsel- und Pulsstrom	Standardhaushalt
Typ B	Alle Stromarten inkl. Gleichstrom	Wallbox, PV-Anlage
Typ F	Erweitert wie A + hochfrequent	Moderne Geräte, Pumpen

Fehlerstromschutzschalter 40A 0,03A – Was bedeuten diese Zahlen?

Wer in einem Sicherungskasten in Lichtenberg oder Neukölln einen FI-Schalter mit der Aufschrift 40A 0,03A sieht, steht vor zwei Kennwerten:

40A – Das ist der Nennstrom. Er gibt an, wie viel Dauerstrom der Schalter tragen kann, ohne sich zu erwärmen oder auszulösen. 40 Ampere ist für normale Wohnungsstromkreise ein typischer Wert.

0,03A (30mA) – Das ist der Auslösestrom. Bei diesem Fehlerstromwert schaltet der FI-Schalter ab. 30mA ist der Standardwert für Personenschutz – weit unterhalb der gefährlichen Schwelle.

In bestimmten Bereichen wie Außensteckdosen oder Badezimmern kommen auch Schalter mit 0,01A (10mA) zum Einsatz – noch empfindlicher, noch schneller.

Hager Fehlerstromschutzschalter – Was steckt hinter dem Namen?

Hager ist einer der bekanntesten Hersteller von Elektroinstallationstechnik in Deutschland – und entsprechend häufig in Berliner Sicherungskästen anzutreffen. Hager Fehlerstromschutzschalter gelten als zuverlässig, langlebig und werden von vielen Elektrikern bevorzugt eingesetzt.

Neben Hager sind auch ABB, Siemens, Schneider Electric und Legrand gängige Marken. Die Wahl des Herstellers spielt eine Rolle – billige No-Name-Produkte können zwar die technischen Mindestanforderungen erfüllen, aber bei Zuverlässigkeit und Lebensdauer hinter etablierten Marken zurückbleiben.

Wann löst ein FI-Schalter aus – und wann nicht?

Ein häufiges Missverständnis: Viele Menschen denken, ein FI-Schalter schützt vor allem. Das stimmt nicht ganz.

Er schützt vor: Gefährlichen Fehlerströmen über Menschen oder Tiere, Isolationsfehlern in Geräten, bestimmten Brandursachen durch Kriechströme.

Er schützt nicht vor: Überlastung eines Stromkreises, Kurzschlüssen zwischen Außen- und Neutralleiter, Spannungen, die direkt zwischen zwei Leitern entstehen ohne Erdberührung.

Deshalb arbeitet der FI-Schalter immer gemeinsam mit Leitungsschutzschaltern – beide zusammen bilden den vollständigen Schutz eines modernen Sicherungskastens.

FI-Schalter auslöst – Was nun?

Wenn der Fehlerstromschutzschalter FI-Schalter plötzlich auslöst, steckt meist eine konkrete Ursache dahinter:

Ein defektes Gerät – zum Beispiel eine Waschmaschine in Tempelhof mit beschädigter Isolierung – verursacht einen Fehlerstrom. Der FI-Schalter erkennt ihn und schaltet ab.

Was tun? Alle Geräte vom Strom trennen, FI-Schalter wieder einschalten. Dann Geräte nacheinander anschließen – das Gerät, bei dem der FI-Schalter wieder auslöst, ist der Verursacher. Dieses Gerät sofort außer Betrieb nehmen und reparieren lassen.

Löst der FI-Schalter ohne angeschlossene Geräte aus oder lässt er sich gar nicht mehr einschalten, liegt ein Leitungsproblem vor. In diesem Fall sofort einen Elektriker rufen – kein Fall für Selbstversuche.

Elektriker-24std.de – FI-Schalter prüfen, tauschen, einbauen

Ob der vorhandene Fehlerstromschutzschalter überprüft, getauscht oder nachgerüstet werden soll – unsere Elektriker sind in ganz Berlin für Sie da. Von Spandau im Westen bis Köpenick im Osten, von Wedding im Norden bis Zehlendorf im Süden.

Wir prüfen Ihre bestehende Anlage, empfehlen den richtigen Typ für Ihre Situation und bauen alles fachgerecht ein – mit Abnahme und Dokumentation.

 Jetzt anrufen: 0176 – 160 519 01

Fazit: Klein, unsichtbar, lebensrettend

Ein Fehlerstromschutzschalter kostet wenig, braucht keinen Platz und fällt im Alltag nicht auf. Aber in dem Moment, in dem er gebraucht wird, ist er das Wichtigste im ganzen Sicherungskasten. Wer noch keinen hat oder unsicher ist ob der vorhandene noch funktioniert – ein kurzer Anruf genügt.

FAQ – Fehlerstromschutzschalter einfach erklärt

Was ist der Unterschied zwischen einem FI-Schalter und einer normalen Sicherung?

Eine Sicherung schützt vor Überlast und Kurzschluss. Der FI-Schalter erkennt Fehlerströme über Menschen oder Erde – also genau die Situationen, die lebensgefährlich werden können.

Wie oft sollte ein Fehlerstromschutzschalter getestet werden?

Mindestens einmal pro Jahr – über die eingebaute Testtaste am Gerät. Drücken, Schalter fliegt raus – alles in Ordnung. Reagiert er nicht, sofort einen Elektriker rufen.

Welchen Typ brauche ich für meine Wallbox?

Für Wallboxen ist mindestens ein Fehlerstromschutzschalter Typ B oder ein Typ A mit zusätzlichem DC-Modul vorgeschrieben. Ein normaler Typ A reicht hier nicht aus.

Was bedeutet 40A 0,03A auf dem FI-Schalter?

40A ist der maximale Dauerstrom, den das Gerät tragen kann. 0,03A (30mA) ist der Auslösestrom – bei diesem Fehlerstromwert schaltet der Schalter sofort ab.

Mein FI-Schalter löst ständig aus – was tun?

Geräte nacheinander anschließen und den Verursacher identifizieren. Lässt sich der FI-Schalter gar nicht mehr einschalten, liegt ein Leitungsproblem vor – sofort elektriker-24std.de anrufen: 0176 – 160 519 01.
